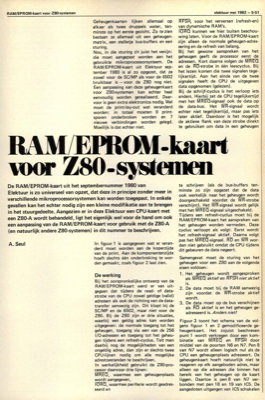

RAM/EPROM-kaart voor Z80-systemen
RAM/EPROM-kaart voor Z80-systemen elektuur mei 1982 - 5-51 Geheugenkaarten lijken allemaal op elkaar als twee druppels water, ten- minste op het eerste gezicht. Zo te zien bestaan ze allemaal uit een geheugen- matrix, een stelletje bus-buffers en een stu ring. Nou, in die sturing zit juist het venijn: die moet aangepast worden aan het gebruikte mi kroprocessorsysteem. De RAM/EPROM-kaart uit Elektuur sep- tember 1980 is al zo opgezet, dat ze zowel voor de SC/MP als voor de 6502 bruikbaar is - voor de Z80 nog niet. Een aanpassing van deze geheugenkaart voor Z80-systemen kan echter heel eenvoudig worden gerealiseerd. Daar- voor is geen extra elektronica nodig. Wel moet de print-lay-out wat veranderd worden: in totaal moeten 9 print- sporen onderbroken worden en 7 nieuwe verbindingen worden gelegd. Moeilijk is dat echter niet. RFSH, voor het verversen (refresh-en) van dynamische RAM"s. IORQ kunnen we hier buiten beschou- wing laten. Voor de RAM/EPROM-kaart zijn alleen de normale g...
