de 13600, een nieuwe OTA

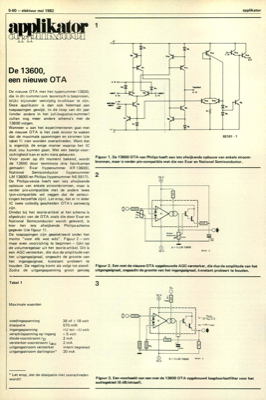

5-60 - elektuur mei 1982 applikator De 13600, een nieuwe OTA De nieuwe OTA met het typenummer 13600, die in dit nummergok teoretisch is besproken, blijkt bijzonder veelzijdig bruikbaar te zijn. Deze applikator is dan ook helemaal aan toepassingen gewijd. In de loop van dit jaar (onder andere in het juli/augustus-nummer) zullen nog meer andere schema"s met de 13600 volgen. Wanneer u aan het experimenteren gaat met de nieuwe OTA is het zaak ervoor te waken dat de maximale spanningen en stromen (zie tabel 1) niet worden overschreden. Want dat is eigenlijk de enige manier waarop het IC stuk zou kunnen gaan. Met een beetje voor- zichtigheid kan er echt niets gebeuren. Voor zover op dit moment bekend, wordt de 13600 door tenminste drie fabrikanten gemaakt: Exar (typenummer XR 13600), National Semiconductor (typenummer LM 13600) en Philips (typenummer NE 5517). De Philips-versie heeft een iets afwijkende opbouw van enkele stroombronnen, maar is verder pin-compatible met de andere twee ...
