LCD-termometer - met een resolutie van een tiende graad

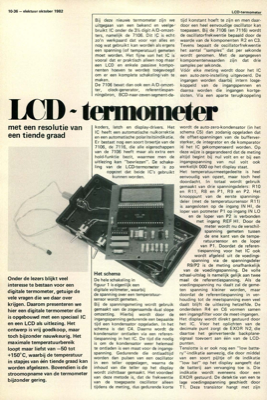

10-36 - elektuur oktober 1982 LCD-termometer Bij deze nieuwe termometer zijn we uitgegaan van een bekend en veelges bruikt IC onder de 31/2 digit A/D-omzet- ters, namelijk de 7106. Dit IC is echt zo"n werkpaard dat voor van alles en nog wat gebruikt kan worden als ergens een spanning (of temperatuur) gemeten moet worden. Het fijne van het IC is vooral dat er praktisch alleen nog maar een LCD en enkele passieve kompo- nenten hoeven te worden toegevoegd om er een komplete schakeling: va"n te maken. De 7106 bevat dan ook een A/D-omzet- ter, clock-generator, referentiespan- ningsbron, BCD-naar-zeven•-segment-de- tijd konstant hoeft te zijn en men daar- door een heel eenvoudige oscillator kan toepassen. Bij de 7106 (en 7116) wordt de oscillatorfrekwentie bepaald door de waarde van de komponenten R2 en C3. Tevens bepaalt de oscillatorfrekwentie het aantal "samples" dat per sekonde wordt genomen. Met de aangegeven komponentenwaarden zijn dat drie samples per sekonde. Vóór elke me...
