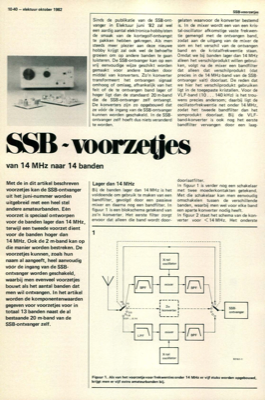

SSB-voorzetje - van 14 MHZ naar 14 banden

10-40 - elektuur oktober 1982 Met de in dit artikel beschreven voorzetjes kan de SSB-ontvanger uit het juni-nummer worden uitgebreid met een heel stel andere amateurbanden. EeÃÅn voorzet is speciaal ontworpen voor de banden lager dan 14 MHz, terwijl een tweede voorzet dient voor de banden hoger dan 14 MHz. Ook de 2 m-band kan op die manier worden bestreken. De voorzetjes kunnen, zoals hun naam al aangeeft, heel aanvoudig voÃÅoÃÅr de ingang van de SSB- ontvanger worden geschakeld, waarbij men evenveel voorzetjes bouwt als het aantal banden dat men wil ontvangen. In het artikel worden de komponentenwaarden gegeven voor voorzetjes voor in totaal 13 banden naast deal bestaande 20 m-band van de SSB-ontvanger zelf. Lager dan 14 MHz Bij de banden lager dan 14 MHz is het voldoende om gebruik te maken van een bandfilter, gevolgd door een passieve mixer en daarna nog een bandfilter. In figuur 1 is een blokschema getekend van zo"n konverter. Het eerste filter zorgt ervoor dat alleen die ba...
