DCF-ASCII-uitgang

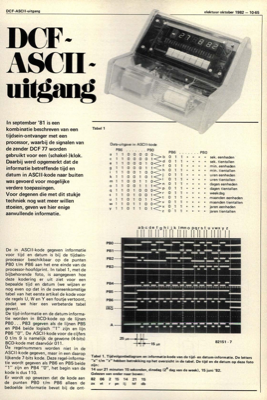

DCF-ASCII-uitgang elektuur oktober 1982 - 10-65 DCF ASCII uh14ang In september "81 is een kombinatie beschreven van een tijdsein-ontvanger met een processor, waarbij de signalen van de zender DCF 77 worden gebruikt voor een (schakel-)klok. Daarbij werd opgemerkt dat de informatie betreffende tijd en datum in ASCII-kode naar buiten was gevoerd voor mogelijke verdere toepassingen. Voor degenen die met dit stukje techniek nog wat meer willen stoeien, geven we hier enige aanvullende informatie. De in ASCII-kode gegeven informatie voor tijd en datum is bij de tijdsein- processor beschikbaar op de punten PBO t/m PB6 aan het ene einde van de processor-hoofdprint. In tabel 1, met de bijbehorende foto, is aangegeven hoe deze kodering er uit ziet voor een bepaalde tijd en datum (we wijzen er nog even op dat in de overeenkomstige tabel van het eerste artikel de kode voor de regels U, W en Y een foutje vertoont, zodat we hier een verbeterde tabel geven). De tijd-informatie en de datum-infor...
