de MF 10 - een universeel filter-IC met geschakelde kondensatoren

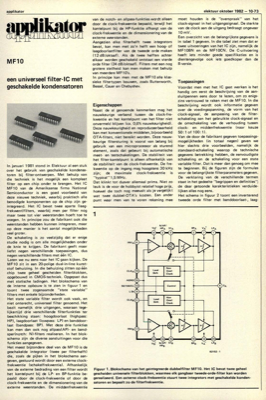

applikator elektuur oktober 1982 - 10-73 MF10 een universeel filter-IC met geschakelde kondensatoren van de notch- en allpass-funkties wordt alleen door de clock-frekwentie bepaald, terwijl het kantelpunt bij de HP-funktie afhangt van de clock-frekwentie en de dimensionering van de externe weerstanden. Aangezien elke filterhelft twee integrators bevat, kan men met zo"n helft een hoog- of laagdoorlaatfilter van de tweede orde maken (12 dB/oktaaf). Als de twee helften achter elkaar worden geschakeld ontstaat een vierde orde filter (24 dB/oktaaf). Filters met een nog grotere steilheid kan men maken met behulp van meerdere MF10"s. In principe kan men met de MF10 alle klas- sieke filtertypen bouwen, zoals Butterworth, Bessel, Cauer en Chebyshev. Eigenschappen Naast de al genoemde kenmerken mag het nauwkeurige verband tussen de clock-fre- kwentie en het kantelpunt van het filter niet onvermeld blijven (ca. 0,6% nauwkeurigheid). Deze nauwkeurigheid en reproduceerbaarheid kan met konven...
