nul-één-tester

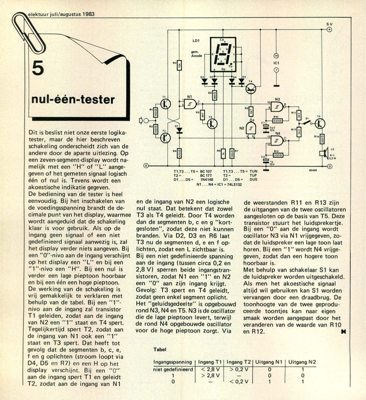

elekt"rjuli/augustus 1983 nul-eÃÅeÃÅn-tester Dit is beslist niet onze eerste logika- tester, maar de hier beschreven schakeling onderscheidt zich van de andere door de aparte uitlezing. Op een zeven-segment-display wordt na- melijk met een "H" of "L" aange- geven of het gemeten signaal logisch eÃÅeÃÅn of nul is. Tevens wordt een akoestische indikatie gegeven. De bediening van de tester is heel eenvoudig. Bij het inschakelen van de voedingsspanning brandt de de- cimale punt van het display, waarmee wordt aangeduid dat de schakeling klaar is voor gebruik. Als op de ingang geen signaal of een niet gedefinieerd signaal aanwezig is, zal het display verder niets aangeven. Bij een "0"-nivo aan de ingang verschijnt op het display een "L" en bij een "1"-nivo een "H". Bij een nul is verder een lage pieptoon hoorbaar en bij een eÃÅeÃÅn een hoge pieptoon. De werking van de schakeling is vrij gemakkelijk te verklaren met behulp van de tabel. Bij een "1"- nivo aan de ingang zal transistor T1 ge...
