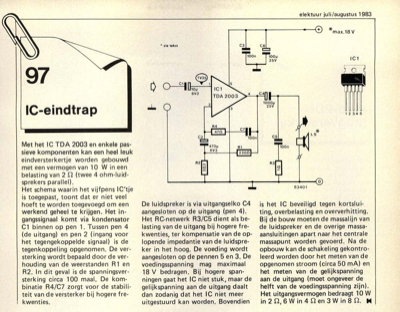

IC-eindtrap
Met het IC TDA 2003 en enkele pas- sieve komponenten kan een heel leuk eindversterkertje worden gebouwd met een vermogen van 10 W in een belasting van 2 SZ (twee 4 ohm-luid- sprekers parallel). Het schema waarin het vijfpens IC"tje is toegepast, toont dat er niet veel hoeft te worden toegevoegd om een werkend geheel te krijgen. Het in- gangssignaal komt via kondensator Cl binnen op pen 1. Tussen pen 4 (de uitgang) en pen 2 (ingang voor het tegengekoppelde signaal) is de tegenkoppeling opgenomen. De ver- sterking wordt bepaald door de ver- houding van de weerstanden R1 en R2. In dit geval is de spanningsver- sterking circa 100 maal. De kom- binatie R4/C7 zorgt voor de stabili- teit van de versterker bij hogere fre- kwenties. 100n C5 ISM 100n zie tekst *max.18 V IC1 10p 6V3 C2 IC1 TDA 2003 2 4 4 C41] 102 50,r 7 1 2 34 5 De luidspreker is via uitgangselko C4 aangesloten op de uitgang (pen 4). Het RC-netwerk R3/C5 dient als be- lasting van de uitgang bij hogere fre- kwenties, ter komp...
