parallel-serie-omzetter voor ASCII-keyboard

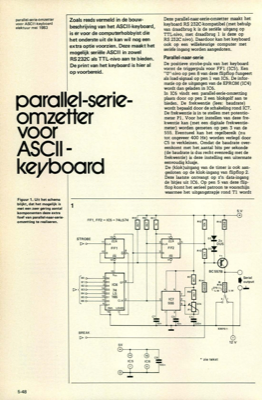

parallel-serie-omzetter voor ASCII-keyboard elektuur mei 1983 Zoals reeds vermeld in de bouw- beschrijving van het ASCII-keyboard, is er voor de computerhobbyist die het onderste uit de kan wil nog een extra optie voorzien. Deze maakt het mogelijk serieÃàle ASCII in zowel RS 232C als TTL-nivo aan te bieden. De print van het keyboard is hier al op voorbereid. Deze parallel-naar-serie-omzetter maakt het keyboard RS 232C-kompatibel (met behulp van draadbrug k is de serieÃàle uitgang op TTL-nivo, met draadbrug 1 is deze op RS 232C nivo). Daardoor kan het keyboard ook op een willekeurige computer met serieÃàle ingang worden aangesloten. Parallel-naar-serie De positieve strobe-puls van het keyboard vormt de triggerpuls voor FF1 (IC5). Een "0"-nivo op pen 8 van deze flipflop fungeert als load-signaal op pen 1 van IC6. De infor- matie op de uitgangen van de EPROM (IC4) wordt dan geladen in IC6. In IC6 vindt een parallel-serie-omzetting plaats door op pen 2 een blokgolf aan te bieden. De f...
