applikator: fluorescentie-lichtkrant - cijfers, letters en andere tekens aan de lopende band

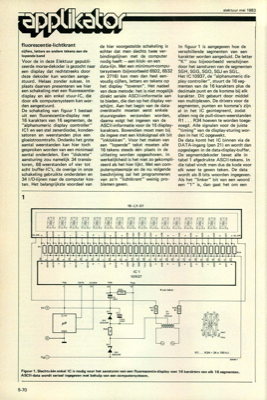

fluorescentie-lichtkrant cijfers, letters en andere tekens aan de lopende band Voor de in deze Elektuur gepubli- ceerde morse-dekoder is gezocht naar een display dat rechtstreeks door deze dekoder kan worden aange- stuurd. Helaas zonder sukses. In plaats daarvan presenteren we hier een schakeling met een fluorescentie- display en eÃÅeÃÅn enkel stuur-IC, die door elk computersysteem kan wor- den aangestuurd. De schakeling van figuur 1 bestaat uit een fluorescentie-display met 16 karakters van 16 segmenten, de "alphanumeric display controller" IC1 en een stel zenerdiodes, konden- satoren en weerstanden plus een gloeistroomtrafo. Ondanks het grote aantal weerstanden kan hier toch gesproken worden van een minimaal aantal onderdelen. Een "diskrete" aansturing zou namelijk 34 transis- toren, 68 weerstanden of vier tot acht buffer-IC"s, de overige in onze schakeling gebruikte onderdelen en 34 1/0-lijnen naar de computer kos- ten. Het belangrijkste voordeel van de hier voorgestelde schake...
