multitester

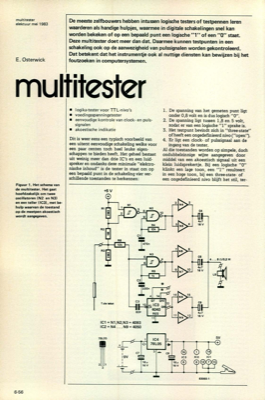

multitester elektuur mei 1983 E. Osterwick De meeste zelfbouwers hebben intussen logische testers of testpennen leren waarderen als handige hulpjes, waarmee in digitale schakelingen snel kan worden bekeken of op een bepaald punt een logische "1" of een "0" staat. Deze multitester doet meer dan dat. Daarmee kunnen testpunten in een schakeling ook op de aanwezigheid van pulssignalen worden gekontroleerd. Dat betekent dat het instrumentje ook al nuttige diensten kan bewijzen bij het foutzoeken in computersystemen. multitester Figuur I. Het schema van de multitester. Het gaat hoofdzakelijk om twee oscillatoren (N2 en N3) en een teller (1C3), met be- hulp waarvan de toestand op de meetpen akoestisch wordt aangegeven. • logika-tester voor TT L-n ivo"s ■ voedingsspanningstester • eenvoudige kontrole van clock- en puls- signalen • akoestische indikatie Dit is weer eens een typisch voorbeeld van een uiterst eenvoudige schakeling welke voor een paar centen toch heel leuke eigen- sch...
