Maëstro (2) - de ontvangerprint

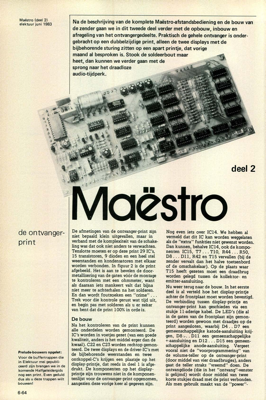

MaeÃàstro (deel 2) elektuur juni 1983 Na de beschrijving van de komplete MaeÃàstro-afstandsbediening en de bouw van de zender gaan we in dit tweede deel verder met de opbouw, inbouw en afregeling van het ontvangergedeelte. Praktisch de gehele ontvanger is onder- gebracht op een dubbelzijdige print, alleen de twee displays met de bijbehorende sturing zitten op een apart printje, dat vorige maand al besproken is. Stook de soldeerbout maar heet, dan kunnen we verder gaan met de sprong naar het draadloze audio-tijdperk. de ontvanger- print De afmetingen van de ontvanger-print zijn niet bepaald klein uitgevallen, maar in verband met de komplexiteit van de schake- ling was dat ook niet anders te verwachten. Tenslotte moeten er op deze print 29 IC"s, 15 transistoren, 9 dioden en een heel stel weerstanden en kondensatoren met elkaar worden verbonden. In figuur 2 is de print afgebeeld. Het is aan te bevelen de door- metallisering van de gaten voÃÅoÃÅr de montage te kontroleren met een ohmm...
