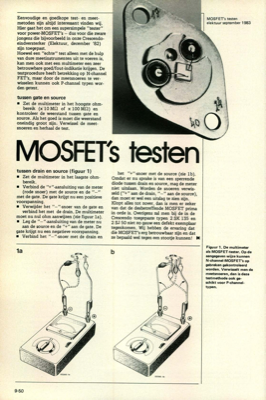

MOSFET's testen
Eenvoudige en goedkope test- en meet- metoden zijn altijd interessant vinden wij. Hier gaat het om een supersimpele "tester" voor power-MOSFET"s - dus voor die zware jongens die bijvoorbeeld in onze Crescendo- eindversterker (Elektuur, december "82) zijn toegepast. Hoewel een "echte" test alleen met de hulp van dure meetinstrumenten uit te voeren is, kan men ook met een multimeter een zeer betrouwbare goed/fout-indikatie krijgen. De testprocedure heeft betrekking op N-channel FET"s, maar door de meetsnoeren te ver- wisselen kunnen ook P-channel typen wor- den getest. tussen gate en source ■ Zet de multimeter in het hoogste ohm- bereik (x 0 MS2 of x 10011/12) en kontroleer de weerstand tussen gate en source. Als het goed is moet die weerstand oneindig groot zijn. Verwissel de meet- snoeren en herhaal de test. MOSFET"s testen MOSFET"s testen elektuur september 1983 tussen drain en source (figuur 1) ■ Zet de multimeter in het laagste ohm- bereik. ■ Verbind de "+"-aansluiting ...
