ABC-torrentester

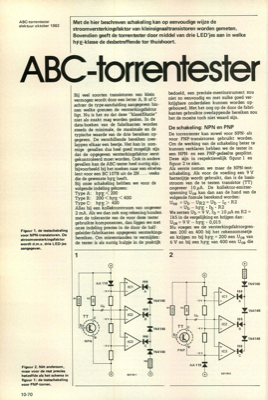

ABC-torrentester elektuur oktober 1983 Met de hier beschreven schakeling kan op eenvoudige wijze de stroomversterkingsfaktor van kleinsignaaltransistoren worden gemeten. Bovendien geeft de torrentester door middel van drie LED"jes aan in welke hFE-klasse de desbetreffende tor thuishoort. ABC-torrentester Figuur 1. de testschakeling voor NPN-transistoren. De stroomversterkingsfaktor wordt d.m.v. drie LED-jes aangegeven. Bij veel soorten transistoren van klein vermogen wordt door een letter A, B of C achter de type-aanduiding aangegeven bin- nen welke grenzen de versterkingsfaktor ligt. Nu is het zo dat deze "klassifikatie" niet als exakt mag worden gezien. In de data-boeken van de fabrikanten worden steeds de minimale, de maximale en de typische waarde van de drie bereiken op- gegeven. De verschillende bereiken over- lappen elkaar een beetje. Het kan in som- mige gevallen dus heel goed mogelijk zijn dat de opgegeven versterkingsfaktor eerst gekontroleerd moet worden. Ook in andere ...
