applikator: de ZN 415 - een komplete middengolfradio

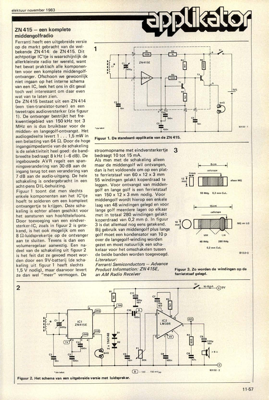

elektuur november 1983 ZN 415 - een komplete middengolf radio Ferranti heeft een uitgebreide versie op de markt gebracht van de wel- bekende ZN 414: de ZN 415. Dit achtpotige IC"tje is waarschijnlijk de allerkleinste radio ter wereld, want het bevat praktisch alle komponen- ten voor een komplete middengolf- ontvanger. Ofschoon we gewoonlijk niet ingaan op het interne schema van een IC, leek het ons in dit geval toch wel interessant om daar even wat van te laten zien. De ZN 415 bestaat uit een ZN 414 (een tien-transistor-tuner) en een tweetraps audioversterker (zie figuur 1). De ontvanger bestrijkt het fre- kwentiegebied van 150 kHz tot 3 MHz en is dus bruikbaar voor de midden- en langegolf-ontvangst. Het audiogedeelte levert 1 ... 1,5 mW in een belasting van 64 5-2. Door de hoge ingangsimpedantie van de schakeling is de selektiviteit heel goed: de band- breedte bedraagt 8 kHz (-6 dB). De ingebouwde AVR regelt een span- ningsverandering van 30 dB aan de ingang terug tot een veran...
