digitale voedingsperikelen

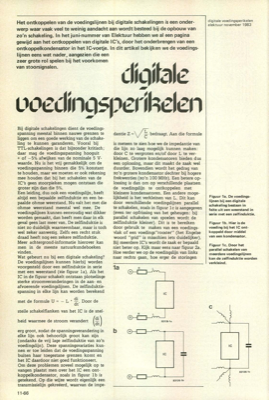

Het ontkoppelen van de voedingslijnen bij digitale schakelingen is een onder- werp waar vaak veel te weinig aandacht aan wordt besteed bij de opbouw van zo"n schakeling. In het juni-nummer van Elektuur hebben we al een pagina gewijd aan het ontkoppelen van digitale IC"s, door het onderbrengen van een ontkoppelkondensator in het IC-voetje. In dit artikel bekijken we de voedings- lijnen eens wat nader, aangezien die een zeer grote rol spelen bij het voorkomen van stoorsignalen. vocclinosperbelen digitale voedingsperikelen elektuur november 1983 Bij digitale schakelingen dient de voedings- spanning meestal binnen nauwe grenzen te liggen om een goede werking van de schake- ling te kunnen garanderen. Vooral bij TTL-schakelingen is dat bijzonder kritisch; daar mag de voedingsspanning hooguit + of -5% afwijken van de nominale 5 V- waarde. Nu is het vrij gemakkelijk om de voedingsspanning binnen die 5% konstant te houden, maar we moeten er ook rekening mee houden dat bij het schakelen v...
