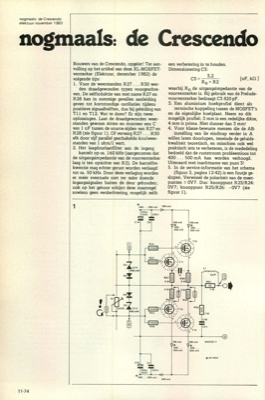

nogmaals: de Crescendo
nogmaals: de Crescendo elektuur november 1983 nogmaals: de Crescendo 11-74 Bouwers van de Crescendo, opgelet! Ter aan- vulling op het artikel van deze XL-MOSFET- versterker (Elektuur, december 1982) de volgende tips: 1. Voor de weerstanden R27 . . R30 wer- den draadgewonden typen voorgeschre- ven. De zelfinduktie van met name R27 en R28 kan in sommige gevallen aanleiding geven tot kortstondige oscillaties tijdens positieve signaalhelften, dus bij geleiding van Til en T12. Wat te doen? Er zijn twee oplossingen. Laat de draadgewonden weer- standen gewoon zitten en monteer een C van 1 nF tussen de source-zijden van R27 en R28 (zie figuur 1). Of vervang R27 . . R30 elk door vijf parallel geschakelde koolweer- standen van 1 ohm/1 watt. 2. Het laagdoorlaatfilter aan de ingang kantelt op ca. 160 kHz (aangenomen dat de uitgangsimpedantie van de voorversterker laag is ten opzichte van R2). De kantelfre- kwentie mag echter gerust worden verlaagd tot ca. 50 kHz. Door deze verlaging worden er...
