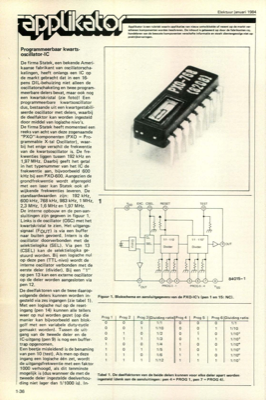

Programmeerbaar kwarts- oscillator-IC De firma Statek, een bekende Ameri- kaanse fabrikant van oscillatorscha- kelingen, heeft onlangs een IC op de markt gebracht dat in een 16- pens DIL-behuizing niet alleen de oscillatorschakeling en twee program- meerbare delers bevat, maar ook nog een kwartskristal (zie foto)! Een programmeerbare kwartsoscillator dus, bestaande uit een kwartgestabili- seerde oscillator met delers, waarbij de deelfaktor kan worden ingesteld door middel van logische nivo"s. De firma Statek heeft momenteel een reeks van acht van deze zogenaamde "PXO"-komponenten (PXO = Pro- grammable X-tal Oscillator), waar- bij het enige verschil de frekwentie van de kwartsoscillator is. De fre- kwenties liggen tussen 192 kHz en 1,97 MHz. Daarbij geeft het getal in het typenummer van het IC de frekwentie aan, bijvoorbeeld 600 kHz bij een PXO-600. Aangezien de grondfrekwentie wordt afgeregeld met een laser kan Statek ook af- wijkende frekwenties leveren. De standaardwaarden zijn:...
