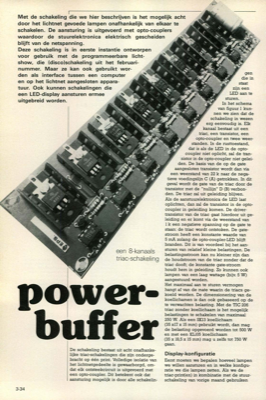

power-buffer - een 8-kanaals triac-schakeling
Met de schakeling die we hier beschrijven is het mogelijk acht door het lichtnet gevoede lampen onafhankelijk van elkaar te schakelen. De aansturing is uitgevoerd met opto-couplers waardoor de stuurelektronica elektrisch gescheiden blijft van de netspanning. Deze schakeling is in eerste instantie ontworpen voor gebruik met de programmeerbare licht- show, die (disco)schakeling uit het februari- nummer. Maar ze kan ook gebruikt wor- den als interface tussen een computer en op het lichtnet aangesloten appara- tuur. Ook kunnen schakelingen die een LED-display aansturen ermee uitgebreid worden. een 8-kanaals triac-schakeling power- buffer De schakeling bestaat uit acht onafhanke- lijke triac-schakelingen die zijn onderge- bracht op eÃÅeÃÅn print. Volledige isolatie van het lichtnetgedeelte is gewaarborgd, om- dat elk ontsteekcircuit is uitgevoerd met een opto-coupler. Dit betekent ook dat aansturing mogelijk is door alle schakelin- gen die in staat zijn een LED aan te sturen. In het sc...
