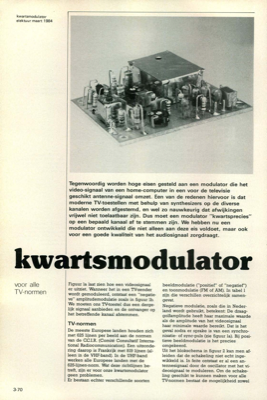

kwartsmodulator - voor alle TV-normen
kwartsmodulator elektuur maart 1984 Tegenwoordig worden hoge eisen gesteld aan een modulator die het video-signaal van een home-computer in een voor de televisie geschikt antenne-signaal omzet. Een van de redenen hiervoor is dat moderne TV-toestellen met behulp van synthesizers op de diverse kanalen worden afgestemd, en wel zo nauwkeurig dat afwijkingen vrijwel niet toelaatbaar zijn. Dus moet een modulator "kwartsprecies" op een bepaald kanaal af te stemmen zijn. We hebben nu een modulator ontwikkeld die niet alleen aan deze eis voldoet, maar ook voor een goede kwaliteit van het audiosignaal zorgdraagt. kwartsmodulator voor alle TV-normen Figuur la laat zien hoe een videosignaal er uitziet. Wanneer het in een TV-zender wordt gemoduleerd, ontstaat een "negatie- ve" amplitudemodulatie zoals in figuur lb. We moeten ons TV-toestel dus een derge- lijk signaal aanbieden en de ontvanger op het betreffende kanaal afstemmen. TV-normen De meeste Europese landen houden zich met 625 lijnen pe...
