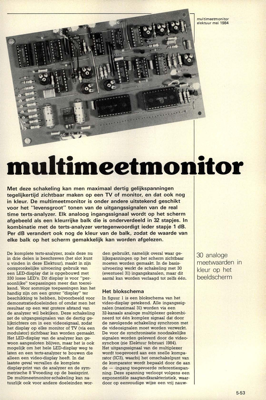

multimeetmonitor - 30 analoge meetwaarden in kleur op het beeldscherm
multimeetmonitor Met deze schakeling kan men maximaal dertig gelijkspanningen tegelijkertijd zichtbaar maken op een TV of monitor, en dat ook nog in kleur. De multimeetmonitor is onder andere uitstekend geschikt voor het "levensgroot" tonen van de uitgangssignalen van de real time terts-analyzer. Elk analoog ingangssignaal wordt op het scherm afgebeeld als een kleurrijke balk die is onderverdeeld in 32 stapjes. In kombinatie met de terts-analyzer vertegenwoordigt ieder stapje 1 dB. Per dB verandert ook nog de kleur van de balk, zodat de waarde van elke balk op het scherm gemakkelijk kan worden afgelezen. De komplete terts-analyzer, zoals deze nu in drie delen is beschreven (het slot kunt u vinden in deze Elektuur), maakt in zijn oorspronkelijke uitvoering gebruik van een LED-display dat is opgebouwd met 330 losse LED"s. Dit display is voor "per- soonlijke" toepassingen meer dan toerei- kend. Voor sommige toepassingen kan het handig zijn om een groter "display" ter beschikking te h...
