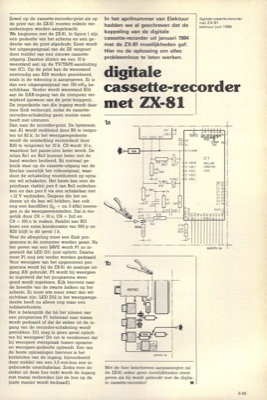

digitale cassette-recorder met ZX-81
Zowel op de cassette-recorder-print als op de print van de ZX-81 moeten enkele ver- anderingen worden aangebracht. We beginnen met de ZX-81. In figuur 1 zijn een gedeelte van het schema en een ge- deelte van de print afgedrukt. Eerst wordt het uitgangssignaal van de ZX vergroot door middel van een nieuwe cassette- uitgang. Daartoe sluiten we een 10 k- weerstand aan op de TV/TAPE-aansluiting van IC1. Op de print kan de weerstand eenvoudig aan R29 worden gesoldeerd, zoals in de tekening is aangegeven. Er is dan een uitgangssignaal van 150 mVtt be- schikbaar. Verder wordt weerstand R34 aan de EAR-ingang van de computer ver- wijderd (gewoon van de print knippen). De impedantie van die ingang wordt daar- mee flink verhoogd, zodat de cassette- recorder-schakeling geen moeite meer heeft met uitsturen. Dan naar de recorder-print. De hysteresis In het aprilnummer van Elektuur hadden we al geschreven dat de koppeling van de digitale cassette-recorder uit januari 1984 met de ZX-81 moeilijkhe...
