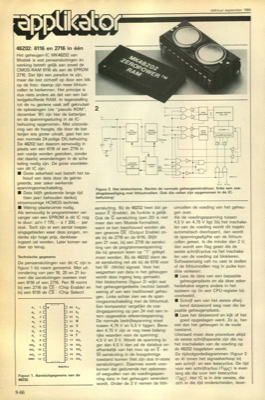

applikator: 48Z02: 6116 en 2716 in éém
48Z02: 6116 en 2716 in eÌeÌn Het geheugen-IC MK48Z02 van Mostek is wat penaansluitingen en werking betreft gelijk aan zowel de CMOS-RAM 6116 als aan de EPROM 2716. Dat lijkt een paradox te zijn, maar die lost zichzelf op door een blik op de foto: daarop zijn twee lithium- cellen te herkennen. Het principe is dus niets anders als dat van een bat- terijgebufferde RAM. In tegenstelling tot de nu geziene vaak zelf geknutsel- de oplossingen (zie "pseudo ROM", december "81) zijn hier de batterijen en de spanningssturing in de IC- behuizing opgenomen. Met uitzonde- ring van de hoogte, die door de bat- terijen iets groter uitvalt, gaat het om een normale 24-polige DIL-behuizing. De 48Z02 kan daarom eenvoudig in plaats van een 6116 of een 2716 in een voetje worden gestoken, zonder dat daarbij veranderingen in de scha- keling nodig zijn. De grote voordelen van dit IC zijn: • Grote zekerheid wat betreft het be- houd van data door de geïnte- greerde, zeer zeker werkende spanningsomschak...
