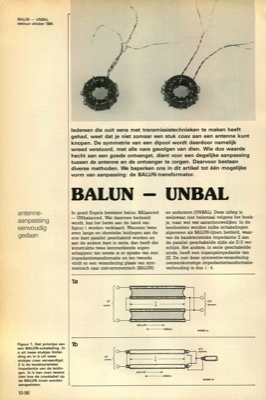

BALUN - UNBAL elektuur oktober 1984 antenne- aanpassing eenvoudig gedaan In goed Engels betekent balun: BALanced - UNbalanced. Wat daarmee bedoeld wordt, kan het beste aan de hand van figuur 1 worden verklaard. Wanneer twee even lange en identieke leidingen aan de ene kant parallel geschakeld worden en aan de andere kant in serie, dan heeft die konstruktie twee kenmerkende eigen- schappen: ten eerste is er sprake van een impedantietransformatie en ten tweede vindt er een verandering plaats van sym- metrisch naar niet-symmetrisch (BALUN) en andersom (UNBAL). Deze uitleg is weliswaar niet helemaal volgens het boek- je, maar wel wat aanschouwelijker. In de leerboeken worden zulke schakelingen algemeen als BALUN-lijnen betiteld, waar- van de karakteristieke impedantie Z aan de parallel geschakelde zijde als Z/2 ver- schijnt. Het andere, in serie geschakelde einde, heeft een ingangsimpedantie van 2Z. De met deze symmetrie-verandering overeenkomstige impedantietransformatie- verhoud...
