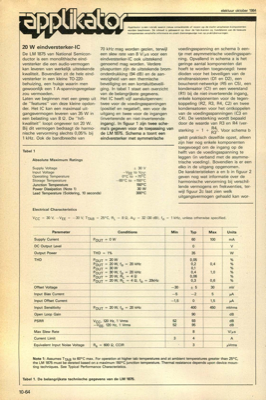

applikator: de LM 1875 - een 20 W eindversterker-IC
20 W eindversterker-IC De LM 1875 van National Semicon- ductor is een monolithische eind- versterker die een audio-vermogen kan leveren van werkelijk uitstekende kwaliteit. Bovendien zit de hele eind- versterker in een kleine TO-220- behuizing, een huisje waarin men gewoonlijk een 1 A-spanningsregelaar zou vermoeden. Laten we beginnen met een greep uit de "features" van deze kleine opdon- der. Het IC kan een maximaal uit- gangsvermogen leveren van 35 W in een belasting van 8 Q. De "hifi- kwaliteit" loopt ongeveer tot 20 W. Bij dit vermogen bedraagt de harmo- nische vervorming slechts 0,05% bij 1 kHz. Ook de bandbreedte van Tabel 1 Absolute Maximum Ratings Supply Voltage Input Voltage Operating Temperature Storage Temperature Junction Temperature Power Dissipation (Note 1) Lead Temperature (Soldering, 10 seconds) voedingsspanning en schema b een- tje met asymmetrische voedingsspan- ning. Opvallend in schema a is het geringe aantal komponenten dat hoeft te worden toegevoegd: twee di...
