muzikale wenskaarten - weggooien of…

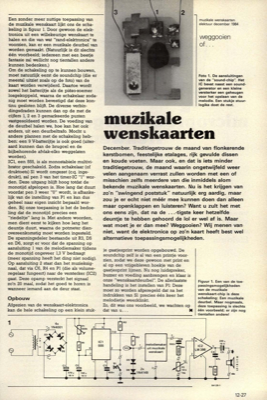

Een zonder meer nuttige toepassing van de muzikale wenskaart lijkt ons de scha- keling in figuur 1. Door gewoon de elek- tronica uit een willekeurige wenskaart te halen en die van wat "rand-elektronica" te voorzien, kan er een muzikale deurbel van worden gemaakt. (Natuurlijk is dit slechts eÌeÌn voorbeeld; iedereen met een beetje fantasie zal wellicht nog tientallen andere kunnen bedenken.) Om de schakeling op te kunnen bouwen, moet natuurlijk eerst de soundchip (die er meestal uitziet zoals op de foto) van de kaart worden verwijderd. Daartoe wordt zowel het batterijtje als de piëzo-zoemer losgekoppeld, waarna de schakelaar zoda- nig moet worden bevestigd dat deze kon- tinu gesloten blijft. De diverse verbin- dingsdraden kunnen dan op de met de cijfers 1, 2 en 3 gemarkeerde punten vastgesoldeerd worden. De voeding van de deurbel halen we, hoe kan het ook anders, uit een deurbeltrafo. Mocht u andere plannen met de schakeling heb- ben: een 9 V-batterijtje is ook goed (uiter- aar...
