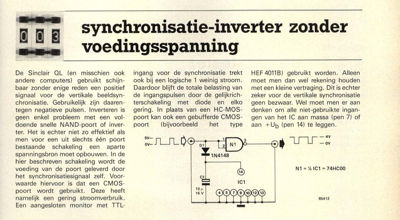

synchronisatie-inverter zonder voedingsspanning

De Sinclair QL (en misschien ook andere computers) gebruikt schijn- baar zonder enige reden een positief signaal voor de vertikale beeldsyn- chronisatie. Gebruikelijk zijn daaren- tegen negatieve pulsen. Inverteren is geen enkel probleem met een vol- doende snelle NAND-poort of inver- ter. Het is echter niet zo effektief als men voor een uit slechts één poort bestaande schakeling een aparte spanningsbron moet opbouwen. In de hier beschreven schakeling wordt de voeding van de poort geleverd door het synchronisatiesignaal zelf. Voor- waarde hiervoor is dat een CMOS- poort wordt gebruikt. Deze heeft namelijk een gering stroomverbruik. Een aangesloten monitor met TTL- ingang voor de synchronisatie trekt ook bij een logische 1 weinig stroom. Daardoor blijft de totale belasting van de ingangspulsen door de gelijkrich- terschakeling met diode en elko gering. In plaats van een HC-MOS- poort kan ook een gebufferde CMOS- poort (bijvoorbeeld het type HEF 4011B) gebruikt worden. Alleen mo...
