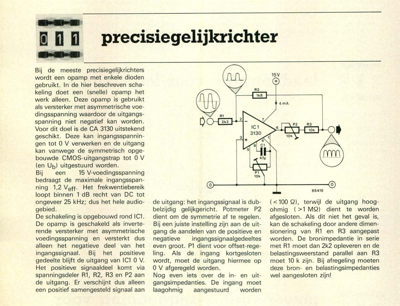

precisiegelijkrichter

Bij de meeste precisiegelijkrichters wordt een opamp met enkele dioden gebruikt. In de hier beschreven scha- keling doet een (snelle) opamp het werk alleen. Deze opamp is gebruikt als versterker met asymmetrische voe- dingsspanning waardoor de uitgangs- spanning niet negatief kan worden. Voor dit doel is de CA 3130 uitstekend geschikt. Deze kan ingangsspannin- gen tot 0 V verwerken en de uitgang kan vanwege de symmetrisch opge- bouwde CMOS-uitgangstrap tot 0 V (en Ub) uitgestuurd worden. Bij een 15 V-voedingsspanning bedraagt de maximale ingangsspan- ning 1,2 Veff• Het frekwentiebereik loopt binnen 1 dB recht van DC tot ongeveer 25 kHz; dus het hele audio- gebied. De schakeling is opgebouwd rond IC1. De opamp is geschakeld als inverte- rende versterker met asymmetrische voedingsspanning en versterkt dus alleen het negatieve deel van het ingangssignaal. Bij het positieve gedeelte blijft de uitgang van IC1 0 V. Het positieve signaaldeel komt via spanningsdeler R1, R2, R3 en P2 aan...
