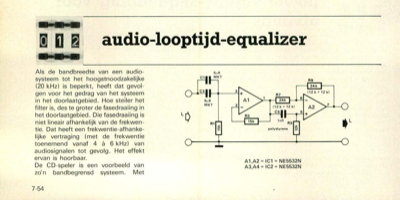

audio-looptijd-equalizer

Als de bandbreedte van een audio- systeem tot het hoogstnoodzakelijke (20 kHz) is beperkt, heeft dat gevol- gen voor het gedrag van het systeem in het doorlaatgebied. Hoe steiler het filter is, des te groter de fasedraaiing in het doorlaatgebied. Die fasedraaiing is niet lineair afhankelijk van de frekwen- tie. Dat heeft een frekwentie-afhanke- lijke vertraging (met de frekwentie toenemend vanaf 4 á 6 kHz) van audiosignalen tot gevolg. Het effekt ervan is hoorbaar. De CD-speler is een voorbeeld van zo"n bandbegrensd systeem. Met Al,A2 = IC1 = NE5532N A3,A4 = IC2 = NE5532N 7-54 audio-looptij d-equalizer elektuur juli/augustus 1985 name de Sony-CD-spelers (plus alle "second sources") hebben last van die frekwentie-afhankelijke doorloop- tijd, dit in tegenstelling tot de CD- spelers van Philips (plus navolgers). Indien men ook voor frekwenties lager dan 4 à 6 kHz een vertraging introdu- 85462 ceert, wordt de optelsom van de ver- tragingen voor een groot deel van het audio-frekw...
