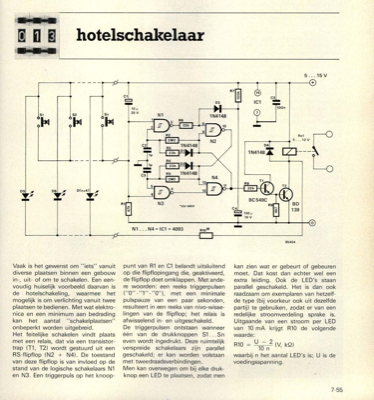

hotelschakelaar

Vaak is het gewenst om "iets" vanuit diverse plaatsen binnen een gebouw in-, uit- of om te schakelen. Een een- voudig huiselijk voorbeeld daarvan is de hotelschakeling, waarmee het mogelijk is om verlichting vanuit twee plaatsen te bedienen. Met wat elektro- nica en een minimum aan bedrading kan het aantal "schakelplaatsen" onbeperkt worden uitgebreid. Het feitelijke schakelen vindt plaats met een relais, dat via een transistor- trap (T1, T2) wordt gestuurd uit een RS-flipflop (N2 + N4). De toestand van deze flipflop is van invloed op de stand van de logische schakelaars Nl en N3. Een triggerpuls op het knoop- punt van R1 en Cl belandt uitsluitend op die flipflopingang die, geaktiveerd, de flipflop doet omklappen. Met ande- re woorden: een reeks triggerpulsen ("0"- "1"- "0"), met een minimale pulspauze van een paar sekonden, resulteert in een reeks van nivo-wisse- lingen van de flipflop; het relais is afwisselend in- en uitgeschakeld. De triggerpulsen ontstaan wanneer één van ...
