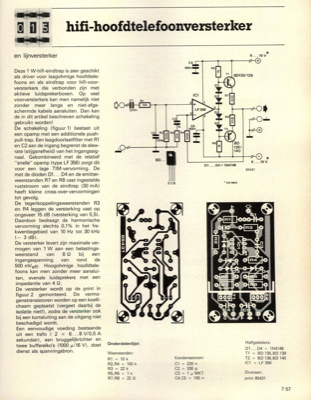

en lijnversterker Deze 1 W-hifi-eindtrap is zeer geschikt als driver voor laagohmige hoofdtele- foons en als eindtrap voor hifi-voor- versterkers die verbonden zijn met aktieve luidsprekerboxen. Op veel voorversterkers kan men namelijk niet zonder meer lange en niet-afge- schermde kabels aansluiten. Dan kan de in dit artikel beschreven schakeling gebruikt worden! De schakeling (figuur 1) bestaat uit een opamp met een additionele push- pull-trap. Een laagdoorlaatfilter met R1 en C2 aan de ingang begrenst de slew- rate (stijgsnelheid) van het ingangssig- naal. Gekombineerd met de relatief "snelle" opamp (type LF 356) zorgt dit voor een lage TIM-vervorming. De met de dioden Dl ... D4 en de emitter- weerstanden R7 en R8 vast ingestelde ruststroom van de eindtrap (30 mA) heeft kleine cross-over-vervormingen tot gevolg. De tegenkoppelingsweerstanden R3 en R4 leggen de versterking vast op ongeveer 15 dB (versterking van 5,5). Daardoor bedraagt de harmonische vervorming slechts 0,1% in he...
