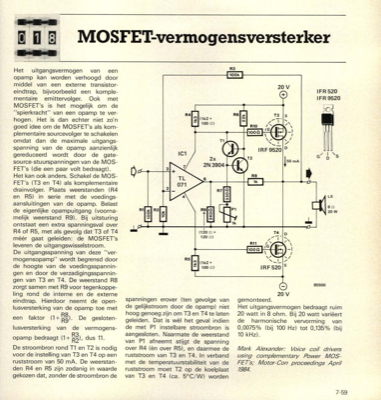

Het uitgangsvermogen van een opamp kan worden verhoogd door middel van een externe transistor- eindtrap, bijvoorbeeld een komple- mentaire emittervolger. Ook met MOSFET"s is het mogelijk om de "spierkracht" van een opamp te ver- hogen. Het is dan echter niet zo"n goed idee om de MOSFET"s als kom- plementaire sourcevolger te schakelen omdat dan de maximale uitgangs- spanning van de opamp aanzienlijk gereduceerd wordt door de gate- source-stuurspanningen van de MOS- FET"s (die een paar volt bedraagt). Het kan ook anders. Schakel de MOS- FET"s (T3 en T4) als komplementaire drainvolger. Plaats weerstanden (R4 en R5) in serie met de voedings- aansluitingen van de opamp. Belast de eigenlijke opampuitgang (voorna- melijk weerstand R9). Bij uitsturing ontstaat een extra spanningsval over R4 of R5, met als gevolg dat T3 of T4 meÌeÌr gaat geleiden: de MOSFET"s leveren de uitgangswisselstroom. De uitgangsspanning van deze "ver- mogensopamp" wordt begrensd door de hoogte van de voedingsspan...
