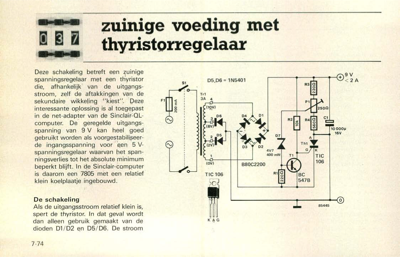

zuinige voeding met thyristorregelaar

Deze schakeling betreft een zuinige spanningsregelaar met een thyristor die, afhankelijk van de uitgangs- stroom, zelf de aftakkingen van de sekundaire wikkeling "kiest". Deze interessante oplossing is al toegepast in de net-adapter van de Sinclair-QL- computer. De geregelde uitgangs- spanning van 9 V kan heel goed gebruikt worden als voorgestabilipeer- de ingangsspanning voor een 5 V- spanningsregelaar waarvan het span- ningsverlies tot het absolute minimum beperkt blijft. In de Sinclair-computer is daarom een 7805 met een relatief klein koelplaatje ingebouwd. De schakeling Als de uitgangsstroom relatief klein is, spert de thyristor. In dat geval wordt dan alleen gebruik gemaakt van de dioden D1 /D2 en D5/D6. De stroom D5,D6 = 1N5401 7-74 zuinige voeding met thyristorregelaar 85445 elektuur juli/augustus 1985 loopt steeds via een andere weg: tij- dens de positieve halve periode van trafo-aansluiting 4 via Dl, de belasting en D5 naar trafo-aansluiting 2; tijdens de negatieve hal...
