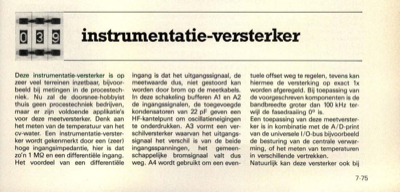

instrumentatie-versterker

Deze instrumentatie-versterker is op zeer veel terreinen inzetbaar, bijvoor- beeld bij metingen in de procestech- niek. Nu zal de doorsnee-hobbyist thuis geen procestechniek bedrijven, maar er zijn voldoende applikatie"s voor deze meetversterker. Denk aan het meten van de temperatuur van het cv-water. Een instrumentatie-verster- ker wordt gekenmerkt door een (zeer) hoge ingangsimpedantie, hier is dat zo"n 1 MQ en een differentiële ingang. Het voordeel van een differentiële ingang is dat het uitgangssignaal, de meetwaarde dus, niet gestoord kan worden door brom op de meetkabels. In deze schakeling bufferen Al en A2 de ingangssignalen, de toegevoegde kondensatoren van 22 pF geven een HF-kantelpunt om oscillatieneigingen te onderdrukken. A3 vormt een ver- schilversterker waarvan het uitgangs- signaal het verschil is van de beide ingangsspanningen, het gemeen- schappelijke bromsignaal valt dus weg. A4 wordt gebruikt om een even- tuele offset weg te regelen, tevens kan hiermee de v...
