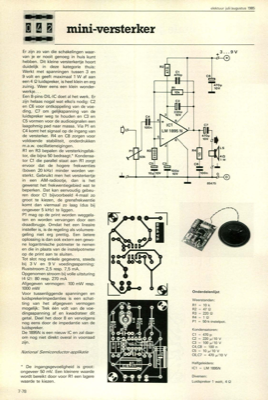

mini-versterker

Er zijn zo van die schakelingen waar- van je er nooit genoeg in huis kunt hebben. Dit kleine versterkertje hoort duidelijk in deze kategorie thuis: Werkt met spanningen tussen 3 en 9 volt en geeft maximaal 1 W af aan een 4 Q luidspreker, is heel klein en erg zuinig. Weer eens een klein wonder- werkje... Een 8-pins-DIL-IC doet al het werk. Er zijn helaas nogal wat elko"s nodig: C2 en C6 voor ontkoppeling van de voe- ding, C7 om gelijkspanning van de luidspreker weg te houden en C3 en C5 vormen voor de audiosignalen een laagohmig pad naar massa. Via Pl en C4 komt het signaal op de ingang van de versterker. R4 en C8 zorgen voor voldoende stabiliteit, onderdrukken m.a.w. oscillatieneigingen. R1 en R3 bepalen de versterkingsfak- tor,diebijna50bedraagt.*Kondensa- tor Cl die parallel staat aan R1 zorgt ervoor dat de hogere frekwenties (boven 20 kHz) minder worden ver- sterkt. Gebruikt men het versterkertje in een AM-radiootje, dan is het gewenst het frekwentiegebied wat te beperken. Dat ...
