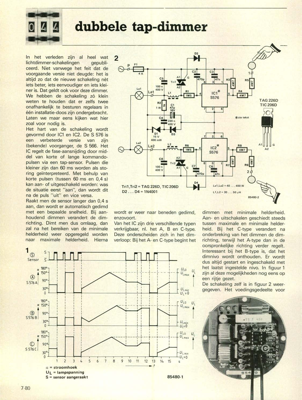

dubbele tap-dimmer

In het verleden zijn al heel wat lichtdimmer-schakelingen gepubli- ceerd. Niet vanwege het feit dat de voorgaande versie niet deugde: het is altijd zo dat de nieuwe schakeling nèt iets beter, iets eenvoudiger en iets klei- ner is. Dat geldt ook voor deze dimmer. We hebben de schakeling ze) klein weten te houden dat er zelfs twee onafhankelijk te besturen regelaars in één installatie-doos zijn ondergebracht. Laten we maar eens kijken wat hier zoal voor nodig is. Het hart van de schakeling wordt gevormd door IC1 en IC2. De S 576 is een verbeterde versie van zijn (bekende) voorganger, de S 566. Het IC regelt de fase-aansnijding door mid- del van korte of lange kommando- pulsen via een tap-sensor. Pulsen die kleiner zijn dan 60 ms worden als sto- ring geïnterpreteerd. Met behulp van korte pulsen (tussen 60 ms en 0,4 s) kan aan- of uitgeschakeld worden: was de situatie eerst "aan", dan wordt dit na de puls "uit" en vice versa. Raakt men de sensor langer dan 0,4 s aan, dan wordt...
