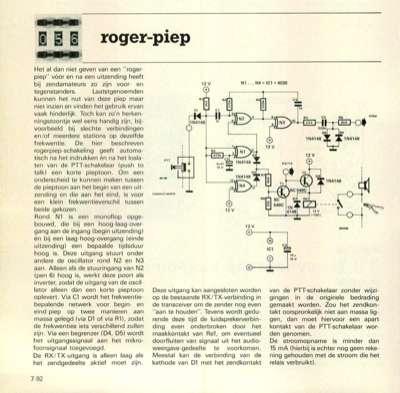

roger-piep

Het al dan niet geven van een "roger- piep" vóór en na een uitzending heeft bij zendamateurs zo zijn voor- en tegenstanders. Laatstgenoemden kunnen het nut van deze piep maar niet inzien en vinden het gebruik ervan vaak hinderlijk. Toch kan zo"n herken- ningstoontje wel eens handig zijn, bij- voorbeeld bij slechte verbindingen en/of meerdere stations op dezelfde frekwentie. De hier beschreven rogerpiep-schakeling geeft automa- tisch na het indrukken én na het losla- ten van de PTT-schakelaar (push to talk) een korte pieptoon. Om een onderscheid te kunnen maken tussen de pieptoon aan het begin van een uit- zending en die aan het eind, is voor een klein frekwentieverschil tussen beide gekozen. Rond Nl is een monoflop opge- bouwd, die bij een hoog-laag-over- gang aan de ingang (begin uitzending) èn bij een laag-hoog-overgang (einde uitzending) een bepaalde tijdsduur hoog is. Deze uitgang stuurt onder andere de oscillator rond N2 en N3 aan. Alleen als de stuuringang van N2 (pe...
