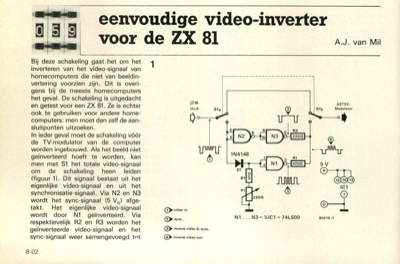

eenvoudige video-inverter voor de ZX 81

Bij deze schakeling gaat het om het inverteren van het video-signaal van homecomputers die niet van beeldin- vertering voorzien zijn. Dit is overi- gens bij de meeste homecomputers het geval. De schakeling is uitgedacht en getest voor een ZX 81. Ze is echter ook te gebruiken voor andere home- computers: men moet dan zelf de aan- sluitpunten uitzoeken. In ieder geval moet de schakeling vóór de TV-modulator van de computer worden ingebouwd. Als het beeld niet geïnverteerd hoeft te worden, kan men met S1 het totale video-signaal om de schakeling heen leiden (figuur 1). Dit signaal bestaat uit het eigenlijke video-signaal en uit het synchronisatie-signaal. Via N2 en N3 wordt het sync-signaal (5 V„) afge- takt. Het eigenlijke video-signaal wordt door N1 geïnverteerd. Via respektievelijk R2 en R3 worden het geïnverteerde video-signaal en het sync-signaal weer samengevoegd tnt 1 8-02 eenvoudige video-inverter voor de ZX 81 A.J. van Mil 011. video in inverse video & sync. 01.-...
