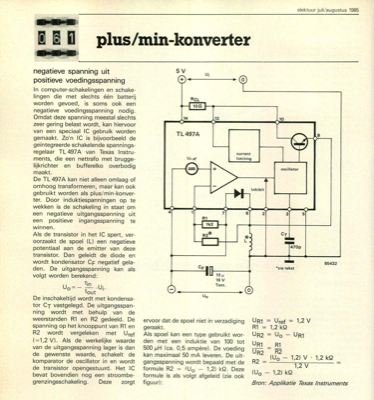

plus/min-konverter - negatieve spanning uit positieve voedingsspanning

negatieve spanning uit positieve voedingsspanning In computer-schakelingen en schake- lingen die met slechts één batterij worden gevoed, is soms ook een negatieve voedingsspanning nodig. Omdat deze spanning meestal slechts zeer gering belast wordt, kan hiervoor van een speciaal IC gebruik worden gemaakt. Zo"n IC is bijvoorbeeld de geïntegreerde schakelende spannings- regelaar TL 497A van Texas Instru- ments, die een nettrafo met brugge- lijkrichter en bufferelko overbodig maakt. De TL 497A kan niet alleen omlaag of omhoog transformeren, maar kan ook gebruikt worden als plus/min-konver- ter. Door induktiespanningen op te wekken is de schakeling in staat om een negatieve uitgangsspanning uit een positieve ingangsspanning te winnen. Als de transistor in het IC spert, ver- oorzaakt de spoel (L) een negatieve potentiaal aan de emitter van deze transistor. Dan geleidt de diode en wordt kondensator CF negatief gela- den. De uitgangsspanning kan als volgt worden berekend: tin U0=—...
