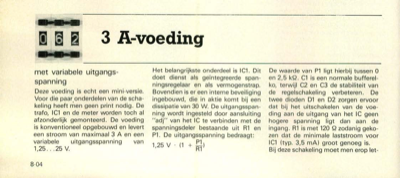

3 A-voeding

met variabele uitgangs- spanning Deze voeding is echt een mini-versie. Voor die paar onderdelen van de scha- keling heeft men geen print nodig. De trafo, IC1 en de meter worden toch al afzonderlijk gemonteerd. De voeding is konventioneel opgebouwd en levert een stroom van maximaal 3 A en een variabele uitgangsspanning van 1,25...25 V. Het belangrijkste onderdeel is IC1. Dit doet dienst als geïntegreerde span- ningsregelaar en als vermogenstrap. Bovendien is er een interne beveiliging ingebouwd, die in aktie komt bij een dissipatie van 30 W. De uitgangsspan- ning wordt ingesteld door aansluiting "adj" van het IC te verbinden met de spanningsdeler bestaande uit R1 en Pl. De uitgangsspanning bedraagt: 1,25 V (1 + Fu) De waarde van P1 ligt hierbij tussen 0 en 2,5 kQ. Cl is een normale bufferel- ko, terwijl C2 en C3 de stabiliteit van de regelschakeling verbeteren. De twee dioden D1 en D2 zorgen ervoor dat bij het uitschakelen van de voe- ding aan de uitgang van het IC geen hogere sp...
