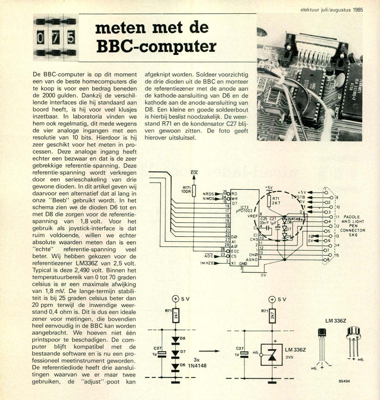

meten met de BBC-computer

De BBC-computer is op dit moment een van de beste homecomputers die te koop is voor een bedrag beneden de 2000 gulden. Dankzij de verschil- lende interfaces die hij standaard aan boord heeft, is hij voor veel klusjes inzetbaar. In laboratoria vinden we hem ook regelmatig, dit mede wegens de vier analoge ingangen met een resolutie van 10 bits. Hierdoor is hij zeer geschikt voor het meten in pro- cessen. Deze analoge ingang heeft echter een bezwaar en dat is de zeer gebrekkige referentie-spanning. Deze referentie-spanning wordt verkregen door een serieschakeling van drie gewone dioden. In dit artikel geven wij daarvoor een alternatief dat al lang in onze "Beeb" gebruikt wordt. In het schema zien we de dioden D6 tot en met D8 die zorgen voor de referentie- spanning van 1,8 volt. Voor het gebruik als joystick-interface is dat ruim voldoende, willen we echter absolute waarden meten dan is een "echte" referentie-spanning veel beter. Wij hebben gekozen voor de referentiezener LM336Z van ...
