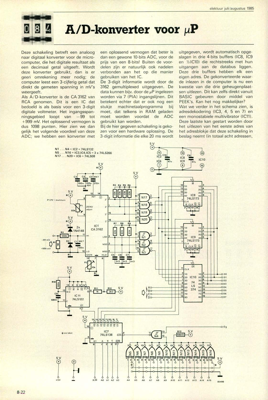

A/D-konverter voor µP

8-22 -99 mV +999 inV RIO NSD 74LS173 CLK CLR IC; Ir, 2015110090 ▪▪ Deze schakeling betreft een analoog naar digitaal konverter voor de micro- computer, die het digitale resultaat als een decimaal getal uitgeeft. Wordt deze konverter gebruikt, dan is er geen omrekening meer nodig; de computer leest een 3-cijferig getal dat direkt de gemeten spanning in mV"s weergeeft. Als A/ D-konverter is de CA 3162 van RCA genomen. Dit is een IC dat bedoeld is als basis voor een 3-digit digitale voltmeter. Het ingangsspan- ningsgebied loopt van —99 tot +999 mV. Het oplossend vermogen is dus 1098 punten. Hier zien we dan gelijk het volgende voordeel van deze ADC; we hebben een konverter met een oplossend vermogen dat beter is dan een gewone 10-bits ADC, voor de prijs van een 8-bits! Buiten de voor- delen zijn er natuurlijk ook nadelen verbonden aan het op die manier gebruiken van het IC. De 3-digit informatie wordt door de 3162 gemultiplexed uitgegeven. De data kunnen bijv. door de 1.4P inge...
