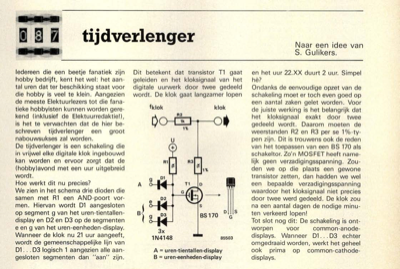

tijdverlenger

Iedereen die een beetje fanatiek zijn hobby bedrijft, kent het wel: het aan- tal uren dat ter beschikking staat voor die hobby is veel te klein. Aangezien de meeste Elektuurlezers tot die fana- tieke hobbyisten kunnen worden gere- kend (inklusief de Elektuurredaktie!), is het te verwachten dat de hier be- schreven tijdverlenger een groot nabouwsukses zal worden. De tijdverlenger is een schakeling die in vrijwel elke digitale klok ingebouwd kan worden en ervoor zorgt dat de (hobby)avond met een uur uitgebreid wordt. Hoe werkt dit nu precies? We zien in het schema drie dioden die samen met R1 een AND-poort vor- men. Hiervan wordt D1 aangesloten op segment g van het uren-tientallen- display en D2 en D3 op de segmenten e en g van het uren-eenheden-display. Wanneer de klok nu 21 uur aangeeft, wordt de gemeenschappelijke lijn van D1... D3 logisch 1 aangezien alle aan- gesloten segmenten dan "aan" zijn. Dit betekent dat transistor T1 gaat geleiden en het kloksignaal van het digitale uurw...
