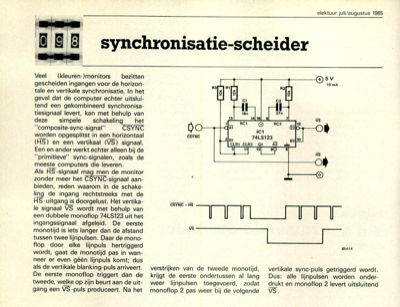

synchronisatie-scheider

Veel (kleuren-)monitors bezitten gescheiden ingangen voor de horizon- tale en vertikale synchronisatie. In het geval dat de computer echter uitslui- tend een gekombineerd synchronisa- tiesignaal levert, kan met behulp van deze simpele schakeling het "composite-sync-signal" CSYNC worden opgesplitst in een horizontaal (HS) en een vertikaal (VS) signaal. Een en ander werkt echter alleen bij de "primitieve" sync-signalen, zoals de meeste computers die leveren. Als HS -signaal mag men de monitor zonder meer het CSYNC-signaal aan- bieden, reden waarom in de schake- ling de ingang rechtstreeks met de HS -uitgang is doorgelust. Het vertika- le signaal VS wordt met behulp van een dubbele monoflop 74LS123 uit het ingangssignaal afgeleid. De eerste monotijd is iets langer dan de afstand tussen twee lijnpulsen. Daar de mono- flop door elke lijnpuls hertriggerd wordt, gaat de monotijd pas in wan- neer er even géén lijnpuls komt; dus als de vertikale blanking-puls arriveert. De eerste monof...
