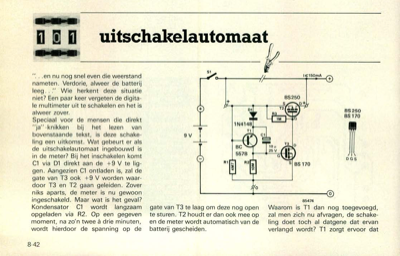

uitschakelautomaat

"...en nu nog snel even die weerstand nameten. Verdorie, alweer de batterij leeg ..." Wie herkent deze situatie niet? Een paar keer vergeten de digita- le multimeter uit te schakelen en het is alweer zover. Speciaal voor de mensen die direkt "ja" -knikken bij het lezen van bovenstaande tekst, is deze schake- ling een uitkomst. Wat gebeurt er als de uitschakelautomaat ingebouwd is in de meter? Bij het inschakelen komt Cl via D1 direkt aan de +9 V te lig- gen. Aangezien Cl ontladen is, zal de gate van T3 ook +9 V worden waar- door T3 en T2 gaan geleiden. Zover niks aparts, de meter is nu gewoon ingeschakeld. Maar wat is het geval? Kondensator Cl wordt langzaam opgeladen via R2. Op een gegeven moment, na zo"n twee á drie minuten, wordt hierdoor de spanning op de D1 1N4148 T1 BC 557B R2 I5150rA 0 • BS250 SD+ T2 1M BS 250 BS 170 8-42 uitschakelautomaat 9V I Cl gate van T3 te laag om deze nog open te sturen. T2 houdt er dan ook mee op en de meter wordt automatisch van de batterij ge...
