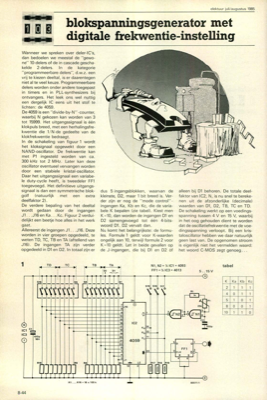

blokspanningsgenerator met digitale frekwentie-instelling

Wanneer we spreken over deler-IC"s, dan bedoelen we meestal de "gewo- ne" 10-delers of de in cascade gescha- kelde 2-delers. In de kategorie "programmeerbare delers", d.w.z. een vrij te kiezen deeltal, is er daarentegen niet al te veel keuze. Programmeerbare delers worden onder andere toegepast in timers en in PLL-synthesizers bij ontvangers. Het leek ons wel nuttig een dergelijk IC eens uit het stof te lichten: de 4059. De 4059 is een "divide-by-N" -counter, waarbij N gekozen kan worden van 3 tot 15999. Het uitgangssignaal is één klokpuls breed, met een herhalingsfre- kwentie die 1/N-de gedeelte van de klokfrekwentie bedraagt. In de schakeling van figuur 1 wordt het kloksignaal opgewekt door een NAND-oscillator. De frekwentie kan met P1 ingesteld worden van ca. 300 kHz tot 2 MHz. Later kan deze oscillator eventueel vervangen worden door een stabiele kristal-oscillator. Daar het uitgangssignaal een variabe- le duty-cycle heeft, is tweedeler FF1 toegevoegd. Het definitieve uitg...
