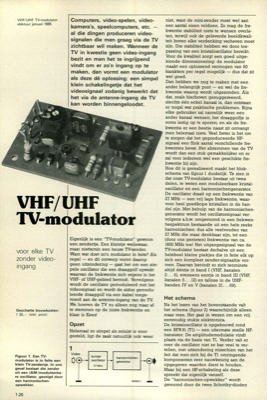

VHF/UHF TV-modulator - voor elke TV zonder video-ingang

VHF/UHF TV-modulator elektuur januari 1985 Computers, video-spelen, video- kamera"s, speelcomputers, etc. - al die dingen produceren video- signalen die men graag via de TV zichtbaar wil maken. Wanneer de TV in kwestie geen video-ingang bezit en men het te ingrijpend vindt om er zo"n ingang op te maken, dan vormt een modulator als deze dé oplossing: een simpel klein schakelingetje dat het videosignaal zodanig bewerkt dat het via de antenne-ingang de TV kan worden binnengeloodst. niet, want de mini-zender moet wel aan een aantal eisen voldoen. Zo mag de fre- kwentie stabiliteit niets te wensen overla- ten, terwijl ook de geleverde beeldkwali- teit boven elke verdenking verheven moet zijn. Die stabiliteit hebben we door toe- passing van een kristaloscillator bereikt. Voor de kwaliteit zorgt een goed uitge- kiende dimensionering: de modulator maakt een oplossend vermogen van 80 karakters per regel mogelijk — dus dat zit wel goed. Dan hebben we nog te maken met een ander belangrij...
