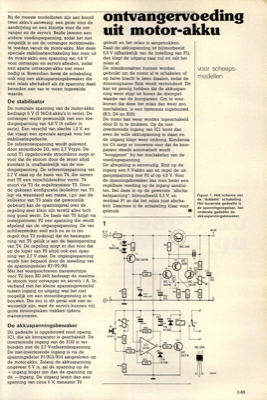

ontvangervoeding uit motor-akku - voor scheepsmodellen
Bij de meeste modelboten zijn aan boord twee akku"s aanwezig: een grote voor de aandrijving en een kleintje voor de ont- vanger en de servo"s. Beide leveren een andere voedingsspanning, zodat het niet mogelijk is om de ontvanger rechtstreeks te voeden vanuit de motor-akku. Met deze speciale stabilisatieschakeling kan men uit de motor-akku een spanning van 4,8 V voor ontvanger en servo"s afleiden, zodat een aparte ontvanger-akku niet meer nodig is. Bovendien bevat de schakeling ook nog een akkuspanningsbewaker die een relais afschakelt als de spanning daalt beneden een van te voren ingestelde waarde. De stabilisator De nominale spanning van de motor-akku bedraagt 6 V (5 NiCd-akku"s in serie). De ontvanger werkt gewoonlijk met een voe- dingsspanning van 4,8 V (4 cellen in serie). Een verschil van slechts 1,2 V, en dat vraagt een speciale aanpak voor het stabilisatiegedeelte. De referentiespanning wordt geleverd door zenerdiode D3, een 2,7 V-type. De rond TI opgebouwde stroombron zor...
