de digitale oscillator - basis voor elektronische muziek-opwekking

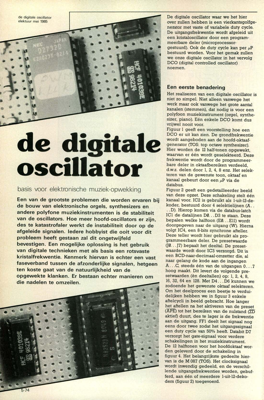

de digitale oscillator elektuur mei 1985 De digitale oscillator waar we het hier over zullen hebben is een vierkantsgolfge- nesator niet vaste of variabele duty cycle. De uitgangsfrekwentie wordt afgeleid uit een kristaloscillator door een program- meerbare deler (microprocessor- gestuurd). Ook de duty cycle kan per biP bestuurd worden. Voor het gemak zullen we onze digitale oscillator in het vervolg DCO (digital controlled oscillator) noemen. Een eerste benadering Het realiseren van een digitale oscillator is niet zo simpel. Niet alleen vanwege het werk maar ook vanwege het grote aantal kanalen (stemmen), dat nodig is voor een polyfoon muziekinstrument (orgel, synthe- sizer, piano). EeÌn enkele DCO komt dus vrijwel nooit voor. Figuur 1 geeft een voorstelling hoe een DCO er uit kan zien. De grondfrekwentie wordt aangeboden aan de hoofd-oktaaf- generator (TOS: top octave synthesizer). Hier worden de 12 half-tonen opgewekt, waarvan er eÌeÌn wordt geselekteerd. Deze frekwentie wor...
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
