tone-burst-generator - perioden geteld

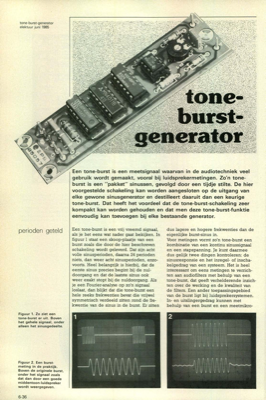

tone-burst-generator elektuur juni 1985 perioden geteld Een tone-burst is een vrij vreemd signaal, als je het eens wat nader gaat bekijken. In figuur 1 staat een skoop-plaatje van een burst zoals die door de hier beschreven schakeling wordt geleverd. Dat zijn acht volle sinusperioden, daarna 24 perioden niets, dan weer acht sinusperioden, enzo- voorts. Heel belangrijk is hierbij, dat de eerste sinus precies begint bij de nul- doorgang en dat de laatste sinus ook weer exakt stopt bij de nuldoorgang. Als je een Fourier-analyse op zo"n signaal loslaat, dan blijkt dat die tone-burst een hele reeks frekwenties bevat die vrijwel symmetrisch verdeeld zitten rond de fre- kwentie van de sinus in de burst. Er zitten dus lagere en hogere frekwenties dan de eigenlijke burst-sinus in. Voor metingen vormt zo"n tone-burst een kombinatie van een kontinu sinussignaal en een stapspanning. Je kunt daarmee dus gelijk twee dingen kontroleren: de sinusresponsie en het inregel- of inscha- kelgedrag van ...
